注塑机夹具控制器的调整与设定

管理员在2019年12月26日 / 注塑机使用手册

东芝注塑机夹具控制器的调整与设定

1.夹紧力及低夹紧力设定

[1]按操作控制器上的PREPARATION按钮[SERVO]打开伺服电机。

按操作控制器上OPERATION选择按钮的[设置]。

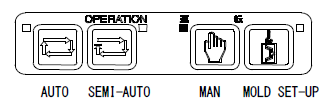

操作按钮

[3]低压夹紧力PCL设置

1)更改INJECTVISOR屏幕为[CLAMP]。
2)按【CLAMP】画面选择键和【CLAMP】画面切换键，显示【CLAMP】画面。
3)在屏幕上触摸[PCL](低压夹紧力)，打开[PCL低压夹紧]设置窗口。
4)设置最低夹紧压力(PCL)，使实际开闭模台时，开闭模平稳。
在PLC上设定锁模压力速率，进行模具试验

注意:设置PCL的值不足将禁止操作。设定值过高会降低防霉功能的效果。

[4]夹紧力设置
设定好低压夹紧力后，在同一画面上设定夹紧力。
1)在[clamp]屏幕上触摸[PCH](夹紧力)，打开[PCH夹紧压力]设置窗口。
2)设置所需夹紧力(kN )在设置窗口的步进开关。在此范围内，建议将夹紧力设置得较低，从功耗或机器寿命角度考虑，不会产生毛刺。
3)触摸[](关闭)关闭窗口。

注意:[PCH]只能在按下OPERATION按钮的[setup]时进行设置。
注意:当夹具压力设定改变时，一定要进行模高调整。
(详见本手册2.4.3[8]章节。)

夹紧力设定

2.模具开/关速度和变速位置的设定
按操作控制器上OPERATION选择按钮的[设置]。
操作按钮

然后在同一屏幕上[LS3]中设置最大开模行程。

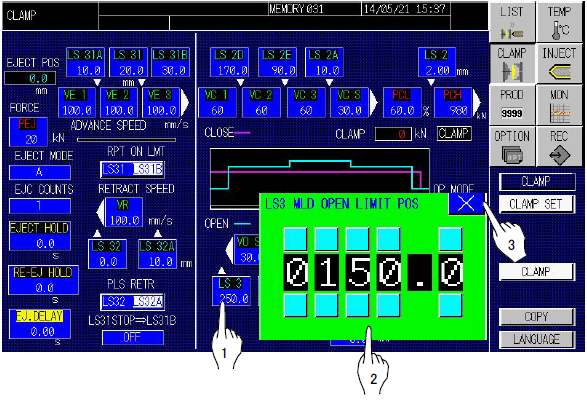

模具开度临时设定

1)触摸[CLAMP]屏幕上的[LS3]，打开[LS3 MLD open LIMIT POS]设置窗口。
2)在设定窗口的步进开关上设定最大开模行程。
3)用[x](关闭)来关闭窗口。

*最大开模行程可根据机器规格改变。参考附图，模具安装空间检查。

[3]模具
连续按操作控制器上的MOLD按钮【OPEN】，使模具停在适合产品取出的位置。

[4]检查产品外卖空间
检查产品是否能自动从固定模具和移动模具之间的空隙中掉落或由取出机器人取出。

[5]模具开限位设置[LS3]将[PLATEN POPS]显示器上显示的尺寸设置到[CLAMP]屏幕上[LS3 MLD open limit POS]窗口上的步进开关上。请按照临时设置步骤进行设置。

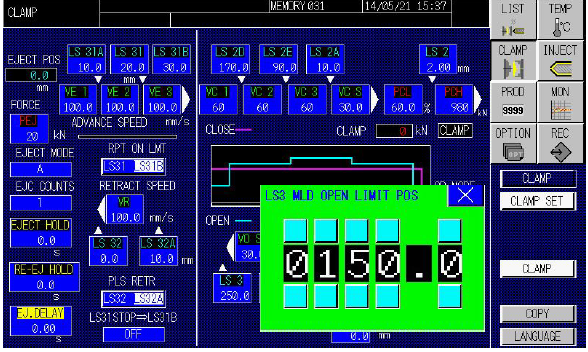

模具开启极限位置的设定

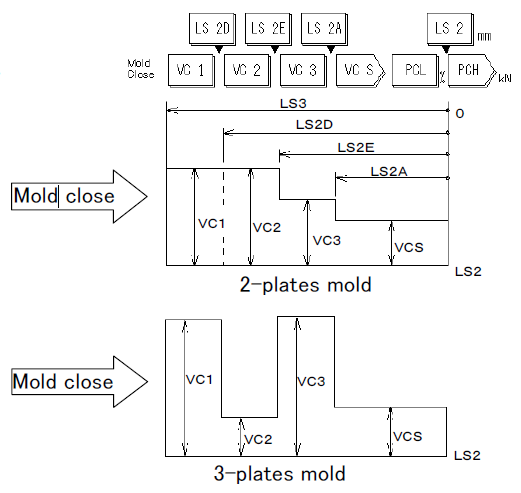

[6]模具关闭速度换挡位置[LS2A]、[LS2D]、[LS2E]临时设置模具关闭速度换挡位置[LS2A]、[LS2D]、[LS2E]在[CLAMP]屏幕上打开的每个设置窗口的步进开关中按如下步骤设置模具关闭速度换挡位置[LS2A]、[LS2D]、[LS2E]。
1)在[LS2A](快速模具关闭VC2到慢速关闭VCS)(低压)中设置10mm [0.4 in]为初始值。
2)将[LS2A]和[LS3]之间的2/3位置设为[LS2D](快速模具关闭VC1移到VC2)，将[LS2A]和[LS3]之间的1/3位置设为[LS2E](快速模具关闭VC2移到VC3)作为初始值。

[LS3]设置LS2E的值= (LS3 - LS2A)/3 + LS2A
= (250 - 10)/3 + 10 = 90
[9.8in] [0.4in] [0.4in] [3.5in] LS2D的设置值= (LS3 - LS2A)/3 + LS2E
= (250 - 10)/3 + 90 = 170
[9.8英寸][0.4英寸][3.5英寸][6.7英寸]

[7]模具开模速度换挡位置[LS3A]、[LS3B]、[LS3D]、[LS3E]临时设置[LS3A]、[LS3B]、[LS3D]、[LS3E]在[CLAMP]屏幕上每个设置窗口的步进开关中按如下步骤设置模具开模速度换挡位置[LS3A]、[LS3B]、[LS3D]、[LS3E]。

1)将20mm [0.8 in]置入[LS3A MLD OPENHIGH SPD POS](移位至快开速度)中作为初始值。
2)设定值，LS3设定值- 20mm [0.8 in]，进入[LS3B](从快开模VO3移到慢开模VOS2)为初始值。

设置LS3B = LS3 - 20 = 250 - 20 = 230
[0.8英寸][9.8英寸][0.8英寸][9.0英寸]

3)将[LS3A]和[LS3B]之间的1/3位置设置为[LS3D](快速开模VO1移位为VO2)，将[LS3A]和[LS3B]之间的2/3位置设置为[LS3E](快速开模VO2移位为VO3)作为初始值。

[LS3]设置LS3D的值= (LS3B - LS3A)/3 + LS3A
= (230 - 20)/3 + 20 = 90
[9.0in] [0.8in] [0.8in] [3.5in] LS3E设置值= (LS3B - LS3A)/3 + LS3D
= 230 - 20 /3 + 90 = 160
[9.0英寸][0.8英寸][3.5英寸][6.3英寸]

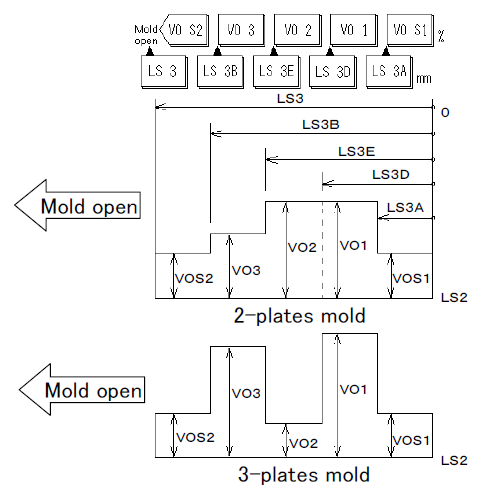

临时设定开模速度换挡位置

[8]合模速度[VC1]， [VC2]， [VC3]和[VCS]的临时设置在[CLAMP]屏幕上打开的[VC1]， [VC2]， [VC3]和[VCS]的步进开关中设置合模速度。

1)在[VC1]、[VC2]和[VC3]中设置60%(快速合模速度)。
2)在[VCS]中设置30%(缓慢的模具关闭速度)。

[9]模具开模速度[VO1]， [VO2]， [VO3]， [VOS1]和[VOS2]的临时设置与上面[12]相同的方式，在[CLAMP]屏幕上打开的[VO1]， [VO2]， [VO3]， [VOS1]和[VOS2]的步进开关中设置模具开模速度。
1)在[VO1]， [VO2]和[VO3]中设置60%(快速开模速度)。
2)在[VOS1]和[VOS2]中设置30%(慢开模速度)。

临时设定开模速度
