东芝注塑机的顶出行程设定

东芝注塑机的顶出行程设定

在INJECTVISOR的[CLAMP]屏幕上打开的[LS31](弹射限制)窗口上临时设置弹射行程到最大。

按操作控制器上弹出按钮的[ADVANCE],配合模具的顶出行程,将顶出杆按所需数量移动。

[3]弹出限制设置[LS31]

1)在[CLAMP]屏幕上读取顶出极限位置[EJC POS]。
2)在[LS31 ADVANCE LIMIT]设置窗口的步进开关中再次设置上述读取的值。

注意:如果设置为LS31(前进限制)≦LS32(收回限制),则取消弹出。

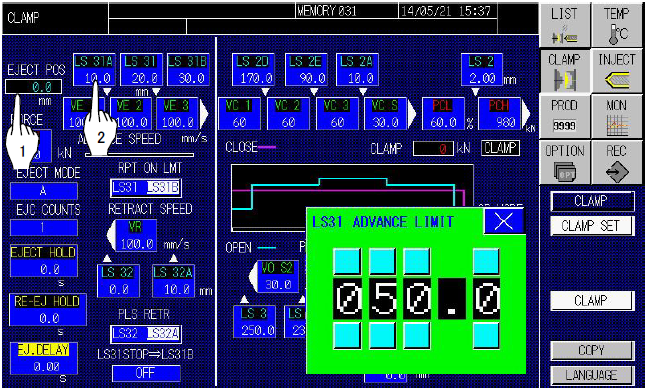

弹射限制的设置

[4]引射器收缩限制设置[LS32]

1)按照[LS31]相同的方法,打开[LS32 RETRACT LIMIT]设置窗口,设置顶杆的缩回限制。要将顶杆移动到顶杆的行程端,设置[0]mm。
弹射收回限制设置

2)连续按操作控制器上弹出按钮的【收回】。检查顶出杆是否回到缩回极限。(左上角的LED灯亮。)

喷射器运动按钮
