注塑机上的模具安装和模具高度调整

注塑机上的模具安装和模具高度调整

[1]按操作控制器上的操作选择器按钮的[设置]。
操作按钮

[2]模具开口
在操作控制器上连续按下模具按钮的[打开],以将可移动压板打开到开放限制。
模具打开关闭按钮
注意:
如果即使在可移动压板打开到开放限制后,模具入口也很困难,请按下模具高度按钮的[打开]以打开模具压板以允许模具进入。

警告:
当模具长时间没有换模时,按模高按钮[开]和[关]一次打开和关闭压板。此时移动压板以达到模具高度的全冲程。
[3]喷嘴收缩
按操作控制器上喷嘴按钮的【缩回】,将喷嘴移动到缩回极限。
喷嘴移动按钮

[4]按操作控制器上的准备按钮的[伺服]以关闭伺服电机。
准备按钮
警告:
在进入模具的工作之前,在机器的电力上牢固地转动[关闭]。
[5]模具升降定位
用两个可移动和固定模具半部耦合并将模具定位环插入固定压板的定位环孔中的模具。
模具提升和定位

*分钟。模具高度/最大。模具高度/分钟。模具尺寸,请参阅说明书“附录”。

[6]按操作控制器上的PREPARATION按钮[SERVO]打开伺服电机。
准备按钮

[7]模具闭合
检查安全门是否关闭。在操作控制器上连续按下模具按钮的[关闭]以关闭可动压板以触摸模具。
模具打开关闭按钮
注意:检查模具按钮的[设置]是否被按下。
模具关闭方向
如果活动压板不能接触模具,即使在关闭限制后,遵循以下程序。

1)检查安全门是否已关闭。
2)检查模具按钮[设置]是否已按下。
3)按操作控制器上的模具按钮的[打开]打开模具压板到位置
模具打开关闭按钮
4)连续按操作控制器上模高按钮【ADVANCE】,模台闭合至1~ 9mm【0.04 ~ 0.35 in】位置,然后全封闭。(LED灯)。
模具高度按钮

5)连续按操作控制器上的模具按钮的触摸,以将模具压板关闭到底部。
模具打开关闭按钮

注意:请勿使用模具高度按钮的[关闭]以完全关闭模具。可以将过度的负载施加到可能打破机器的模具厚度夹具。此外,严格避免在锁定时使用模具高度操作。
[8]模具高度调整
1)检查安全门是否已关闭。
2)检查[设置]按钮已按下。
操作按钮
3)按[MT。操作控制器上的SET]按钮。(LED闪烁)。
模具厚度设定
4)按[MT。2次按键调整模具厚度。模具高度自动调整。
完成后,闪烁的LED灯熄灭。模具高度调整完毕后再操作。模高调整完成后,电机驱动声音消失。

笔记:
a)模具高度调整仅使用按下操作选择器按钮的[设置]。
b)在途中停止模具高度调整,按[M.T.设置]再次按钮。闪烁的LED熄灭停止模具高度调整。
c)按1)以上步骤重新调整模具高度,或在调整模具高度时按下急停按钮或关闭电源的情况下。
d)当夹紧压力设置改变时,请务必进行模具高度调节。
e)模具温度稳定后,再次进行模具高度调节。
f)换模时,即使是同尺寸的模具(包括修理后的模具),也一定要进行模具高度调整。
g)偶尔通过使用相同的模具长时间操作机器时执行模具高度调节。
锁模(锁模)
1)调整模具高度后,确认压板在【CLAMP】屏幕上的位置。
2)在[CLAMP]屏幕上的[LS2](合模限制)中设置如下值。

LS2设定值=显示压板位置+ 0.1 mm [0.004 in]

3)按操作控制器上的操作选择器按钮的[MAN]。
操作按钮
4)连续按操作控制器上的模具按钮的[关闭]以夹紧模具(锁定)。锁定屏幕灯的锁定完成后,[夹具]。
模具打开关闭按钮

[10]按操作控制器上的准备按钮的[伺服]以关闭伺服电机。
准备按钮

[11]打开安全门。
[12]模具固定
将固定模具固定到固定压板和可移动模具,并将可移动压板用螺栓。
使用自动夹紧装置使用夹槽和螺母,有各种方法来固定模具,例如用螺栓直接固定用螺栓,使用自动夹紧装置,并使用磁性夹紧装置。

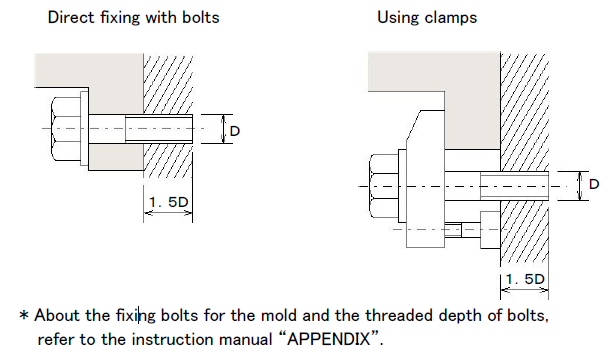

用螺栓或夹具固定模具
足够考虑到最大的模具开启力和喷嘴触摸力,并保持适当的螺栓尺寸,螺栓数和螺纹深度。固定螺栓应具有螺纹深度1.5倍的螺栓直径,如下表所示。偶尔拧紧固定螺栓,不允许在操作中松动。

[13]取下抬起模具的电线。

警告:
1)在进入模具以安装模具之前,安全地转动[关闭]机器的电力。
2)通过使用起重机保持模具,直到完成模具设置以安全地防止模具滴。
释放锁模(锁模)。按以下步骤松开模具夹紧。
1)关闭安全门。
2)按操作控制器上的准备按钮的[伺服]打开伺服电机。
电机电源OFF按钮
3)检查操作控制器上OPERATION选择按钮的[setup]是否已按下。
操作按钮
4)按操作控制器上的MOLD按钮【OPEN】松开锁模(锁模)。

模具打开关闭按钮
[15]按操作控制器上PREPARATION按钮[SERVO]关闭伺服电机。
电机电源OFF按钮
