更换注塑机顶杆

更换注塑机顶杆

[1]按操作选择器按钮的[设置]关闭安全门。

操作按钮

[2]模具
按操作控制器上的MOLD按钮【OPEN】打开模具。
模具开闭按钮

[3]弹出模式和计数设置
1)更改INJECTVISOR屏幕为[CLAMP]。
2)按【CLAMP】画面选择键和【CLAMP】画面切换键,显示【CLAMP】画面。
3)在【CLAMP】屏幕上触摸【弹射模式】中的【A】选择弹射模式【A】。

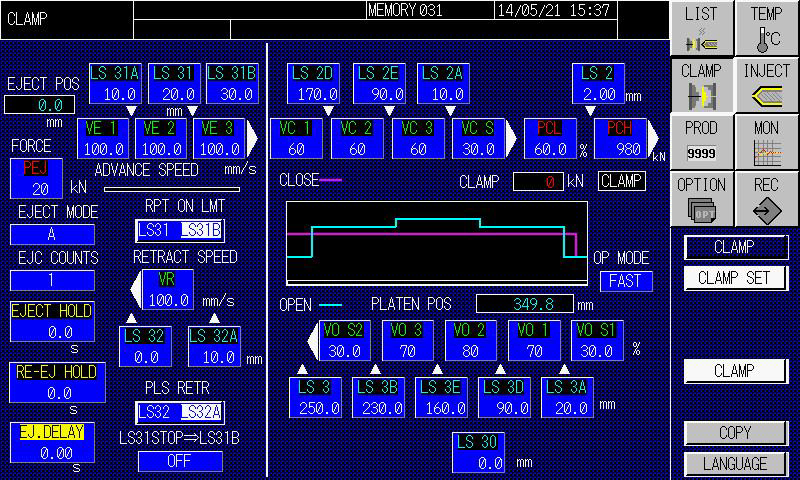

设置弹出模式和计数

4)触摸[CLAMP]屏幕上的[EJC COUNTS]开关,打开[EJC COUNTS]窗口。
5)在窗口上触摸弹射所需的计数。
6)用[x](关闭)来关闭窗口。
关闭操作窗口

[4]弹射和弹射收回速度设置
通过使用同一屏幕,将弹射速度[VE1]、[VE2]和弹射收回速度[VR]设置在50 ~ 100 mm/s [2 ~ 4 in/s]范围内。
1)触摸屏幕上的[VE1],打开[VE1弹出速度速度1]窗口。
2)在设置窗口的步进开关上设置弹射速度[VE1]。
3)触摸屏幕上的[VE2],打开[VE2 EJECT ADVANCE SPEED2]窗口。
4)在设置窗口的步进开关上设置弹射速度[VE2]。
5)触摸屏幕上弹射器收回速度[VR],打开[VR弹射收回速度]窗口。
6)在设置窗口的步进开关上设置弹射器收回速度[VR]。
7)然后用[x](关闭)来关闭窗口。
弹射和弹射收回速度设定画面

下一页上的屏幕显示设置过程。

[5]连续按操作控制器弹出按钮[ADVANCE],点亮右上方的LED。
喷射器运动按钮

[6]按操作控制器上PREPARATION按钮[SERVO]关闭伺服电机。
电机电源开关按钮

打开安全门。
移除不必要的顶出杆。(右手线程)
喷射棒

警告:
请先安全关闭机器电源
进入模具之间更换顶杆。

[9]设置顶杆到需要的位置。

关上安全门。
按操作控制器上PREPARATION按钮【SERVO】,打开伺服电机。
电机电源开关按钮
[11]引射器收缩限制LS32设置
1)触摸[CLAMP]屏幕上的[LS32]以打开[LS32 RECTRACT LIMIT]设置窗口。
2)在设置窗口的步进开关上设置[0]mm。然后用[x] (close)关闭窗口。

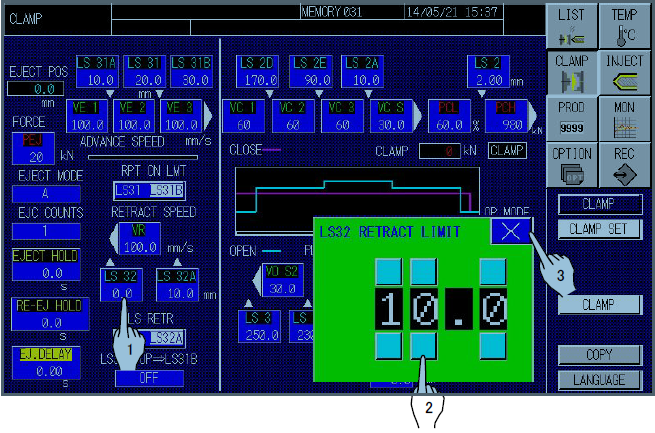

引射器缩回极限的设置

[12]连续按操作控制器上弹出按钮[收回],点亮左上方的LED。
喷射器运动按钮

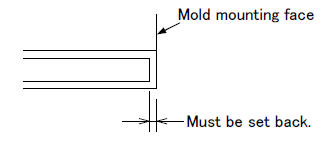

检查顶出杆是否从模具安装面向后倾斜。
顶杆从模具安装面上向后放置
